為滿足各種壓磚機主機的不同用途，壓磚機用的液壓缸有多種類型，按照結構形式分有活塞缸、柱塞缸、擺動缸三大類，活塞缸和柱塞缸實現往復直線運動，輸出速度和推力，擺置缸則實現往復擺動，輸出角速度和轉矩。

　　按照作用方式不同又可以分為單作用缸和雙作用缸。

　　另外，按缸的特殊用途分，可分為串聯缸、增壓缸、增速缸、進步缸等。

　　壓磚機里液壓缸的詳細結構

　　缸體組件與活塞組件構成密封的容腔，承受油壓，因此缸體組件要有足夠的強度、較高的表面精度和可靠的密封性。缸體組件指的是缸筒與缸蓋，其使用材料、連接方式與工作壓力有關。

　　采用法蘭連接，結構簡單、加工方便、連接可靠，但要求缸筒端部有足夠的壁厚，用以安裝螺栓或旋入螺釘，缸筒端部一般用鑄造、頓粗或焊接方式制成粗大的外徑。采用半環連接，工藝性好、連接可靠、結構緊湊、但削弱了缸筒強度，這種連貫常用于無縫鋼管缸筒與缸蓋的連接中，采用螺紋連接，體積小，重量輕、結構緊湊，但缸筒端部結構復雜，常用于無縫鋼管或鑄鋼的缸筒上。拉桿連接結構簡單、工藝性好、通用性強，但端蓋的體積和重量較大，拉桿受力后會變形，影響密封效果，適用于長度較小的中低壓缸。焊接式連接強度高、制造簡單、但焊接時易引起缸筒變形，且無法拆卸。

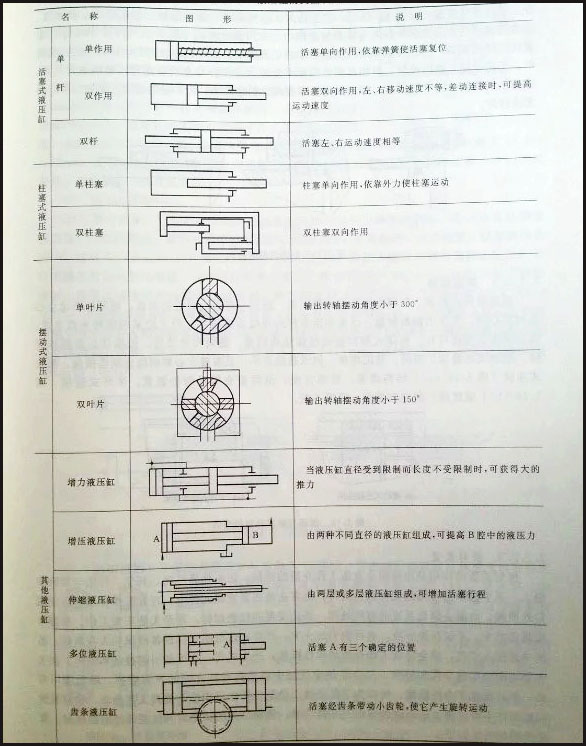

　　壓磚機液壓缸的圖層樣式
